公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
本閥門是一種平衡閥，也叫靜態平衡閥，適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。 該閥主要應用于工業和民用建筑采暖管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段．用它可以準確的調節壓降和流量．用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的。
在雙管網工程改造中，應用此閥門仍可節約能源，得到較好的效果。
一、主要性能及使用規范
|
型號 |
Sp15-10 16 |
Sp45-10 16 |
備注 |
|
試驗壓力 |
2.4MPa(24kgf/cm2) |
|
|
|
工作壓力 |
≤1.6MPa(16kgf/cm2) |
||
|
工作溫度 |
≤120℃ |
||
|
適用介質 |
水、油和其它液體 |
||
|
特性曲線 |
等百分比 |
||
|
安裝使用范圍 |
管網系統的主干、分支 |
||

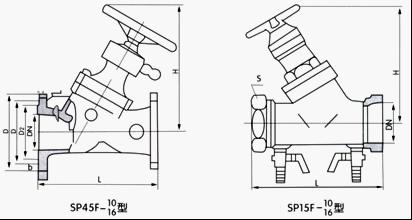

二、SP45F-11/60型主要外形及連接尺寸（法蘭連接尺寸按JB／79—94標準）
|
DN |
L |
H |
|
32 |
180 |
230 |
|
40 |
200 |
242 |
|
50 |
230 |
250 |
|
65 |
290 |
260 |
|
80 |
310 |
329 |
|
100 |
350 |
340 |
|
125 |
400 |
424 |
|
150 |
480 |
454 |
|
200 |
550 |
517 |
|
250 |
622 |
573 |
|
300 |
698 |
617 |
|
350 |
787 |
705 |
三、SPl5F一型主要外形及連接尺寸
|
DN |
ZG |
L |
S |
H |
重量kg |
|
15 |
1／2” |
100 |
27 |
128 |
1 |
|
20 |
3／4” |
115 |
33 |
128 |
1.5 |
|
25 |
1” |
125 |
46 |
130 |
1 8 |
|
32 |
5／4” |
140 |
55 |
150 |
2 |
|
40 |
3／2“ |
160 |
55 |
187 |
2 5 |
下圖為幾種閥門的流量特性曲線，本廠生產的是其中等百分比特性閥門。從曲線圖上可知開度一個相等的變化率，則流量的變化率相等，其特點是開度大時流量大，開度小時則流量小。而工程中大都在流量大時應用，等百分比閥門洽洽適用這種要求。根據這一特點，可以自如的予置某一流量(快開閥門和線性閥門則不具備這種功能)而且當需要變化時，還能知道變化量。達到理想狀態。
